Рукава высокого давления (РВД) для промышленного оборудования: виды, стандарты ГОСТ, технические требования

Рукава высокого давления — это специализированные гибкие соединительные элементы, разработанные для транспортировки жидкостей в гидравлических контурах промышленных машин и механизмов при значительных нагрузках. РВД выступают незаменимыми элементами гидросистем, гарантирующими стабильную и защищённую эксплуатацию гидравлического оборудования в жёстких режимах работы, типичных для индустриальных установок.

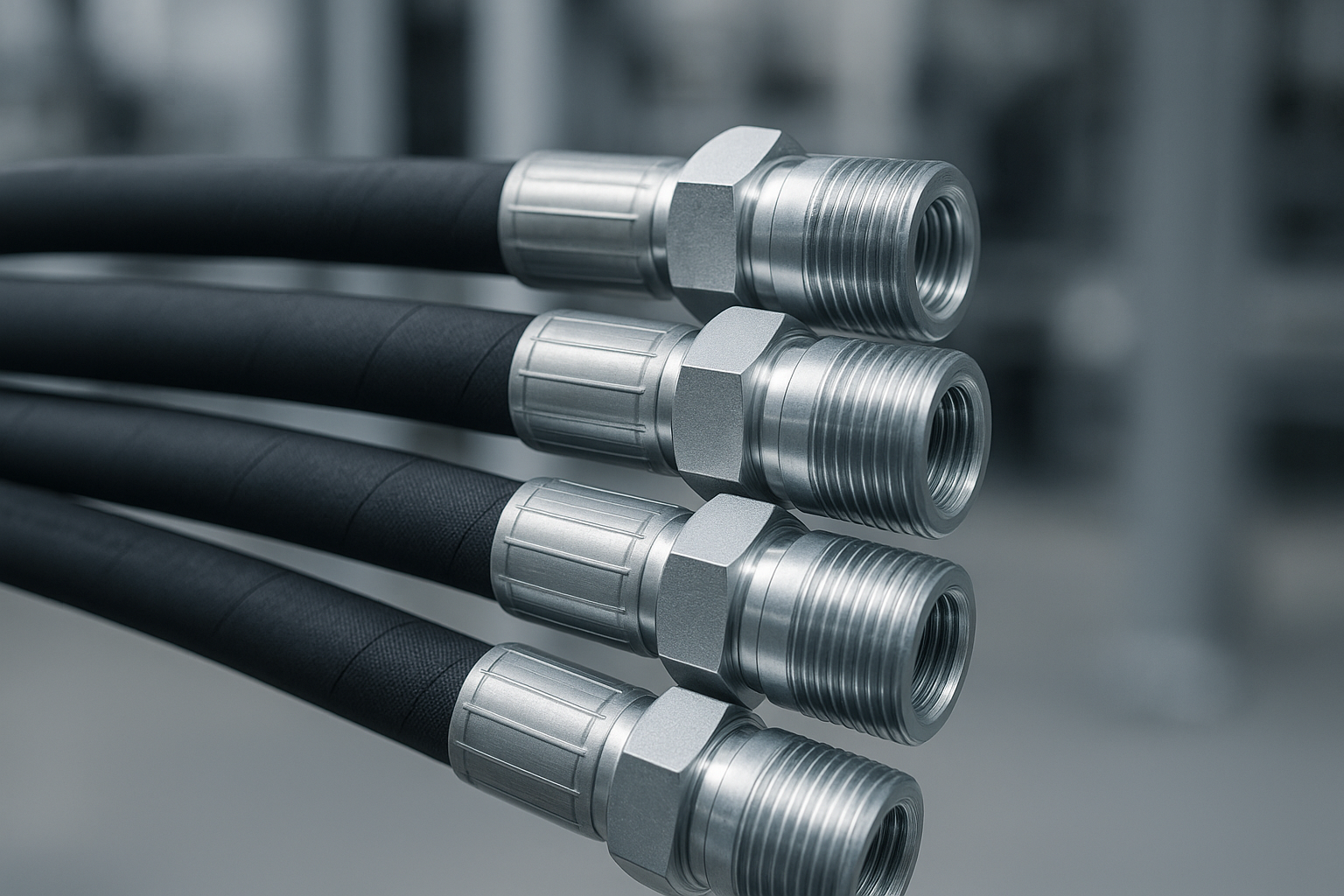

Рукава высокого давления: конструкция и материалы

Принцип работы гидравлических рукавов

Работа РВД базируется на обеспечении герметичного канала для перемещения гидравлической среды от насосных станций к рабочим органам машин. В процессе функционирования гидросистемы внутренние стенки рукава подвергаются воздействию жидкости под напором, способным превышать 700 атмосфер. Структура РВД гарантирует целостность геометрии и непроницаемость при подобных воздействиях, при этом сохраняя способность к деформации согласно траектории движения механизмов. Эластичность рукава нивелирует колебания, термические деформации и взаимные смещения компонентов машин, что недостижимо при применении металлических трубок.

Конструкция РВД: слои и материалы

Внутренняя оболочка: из устойчивых к маслам синтетических эластомеров или полимерных композиций, обеспечивает герметичность и инертность.
Силовой каркас: одно- или многослойное плетение из упрочнённой металлической нити, либо винтовая намотка для экстремальных напоров.
Разделительные прослойки: эластомерные слои для сцепления армирующих элементов и гашения ударных воздействий.
Внешняя оболочка: износостойкий эластомер, устойчивый к истиранию, окислению, солнечной радиации и химическим веществам.

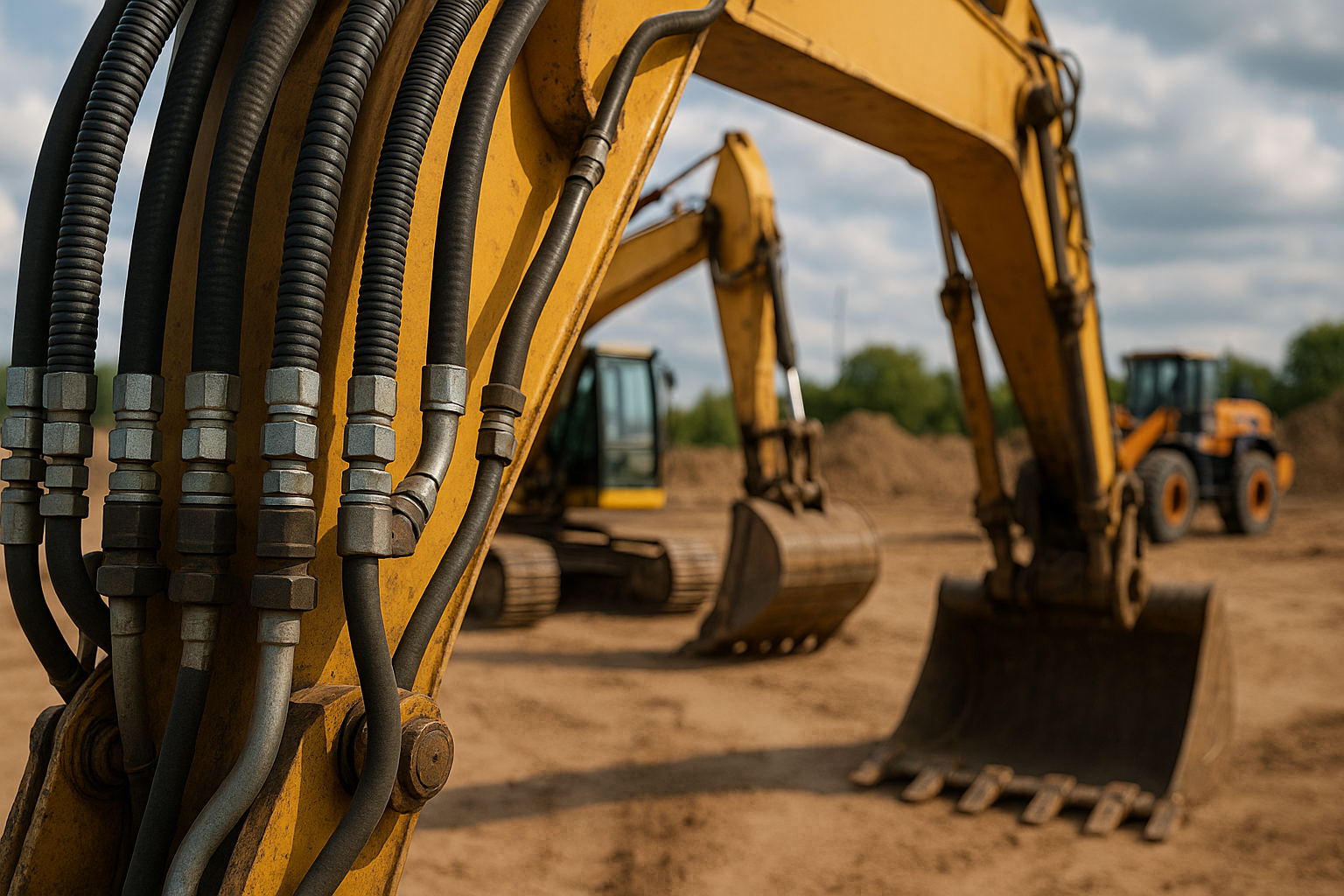

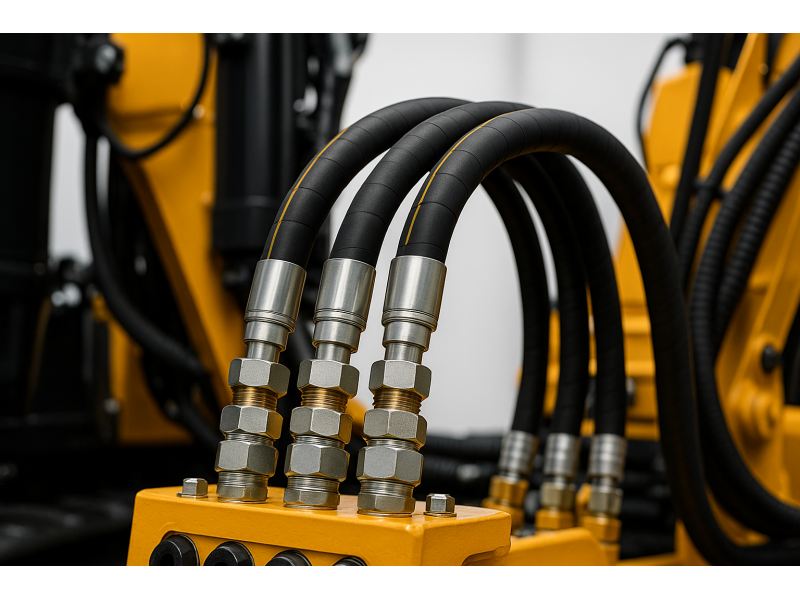

Применение рукавов высокого давления в строительной технике

Классификация рукавов высокого давления

Однооплеточные рукава (1SN, 1SC)

РВД с единственным армирующим плетением — основной вариант для систем умеренной мощности (40–250 атм). Модификация 1SC отличается уменьшенными габаритами при идентичных характеристиках.

Двухоплеточные рукава (2SN, 2SC)

Двойное плетение увеличивает несущую способность (80–415 атм). Модификации 2SC — компактные, для монтажа в стеснённых условиях.

Четырёхспиральные рукава (4SP, 4SH)

Четырёхслойная винтовая намотка для предельных напоров до 450 атм. Максимальная несущая способность и минимальное растяжение.

Сверхвысокого давления (R12, R13, R15)

Для напоров свыше 500 атм, многослойное винтовое армирование. Применяются в уникальных и особо мощных установках.

Стандарты и нормативные требования

Российские стандарты ГОСТ:

ГОСТ 25452-90: 4 категории по давлению (100, 215, 320, 400 атм), требования к структуре, материалам и контролю качества.
ГОСТ 6286-73: винтовое усиление для давления 160–320 атм, акцент на гибкости и сцеплении слоёв.

Международные стандарты:

DIN EN 853, DIN EN 856: европейские нормы для плетёных и спиральных рукавов.
SAE J517: американская классификация, акцент на циклической выносливости.
ISO 18752: глобальный стандарт, унифицирующий требования к давлению, температуре и размерам.

Сертификация и контроль качества

В РФ РВД должны соответствовать требованиям ТР ТС 010/2011 «О безопасности машин и оборудования». Контроль качества включает проверку компонентов, производственного цикла, финальные гидроиспытания с напором, превышающим рабочий в 1,5–2 раза, а также регулярные циклические и разрушающие тесты.

Технические характеристики и параметры

Параметр	Значение
Рабочее давление	40–250 атм (1 оплётка), 80–415 атм (2 оплётки), до 450 атм (4 спирали), свыше 700 атм (уникальные модификации)
Коэффициент запаса прочности	Стандартно 4:1, для критичных систем — 5:1
Температурный диапазон	от -40°C до +100°C (стандарт), до -55°C (морозостойкие), до +135°C (термостойкие), для гликолевых растворов — до +70°C
Размерный ряд	Внутренние диаметры 6–102 мм, длины в катушках 40, 50, 100 м; для крупных сечений — до 40 м
Радиусы изгиба	6–8 диаметров (1 оплётка), 8–10 (2 оплётки), 10–12 (спиральные); рабочий изгиб — в 1,5–2 раза больше статического

Области применения в промышленном оборудовании

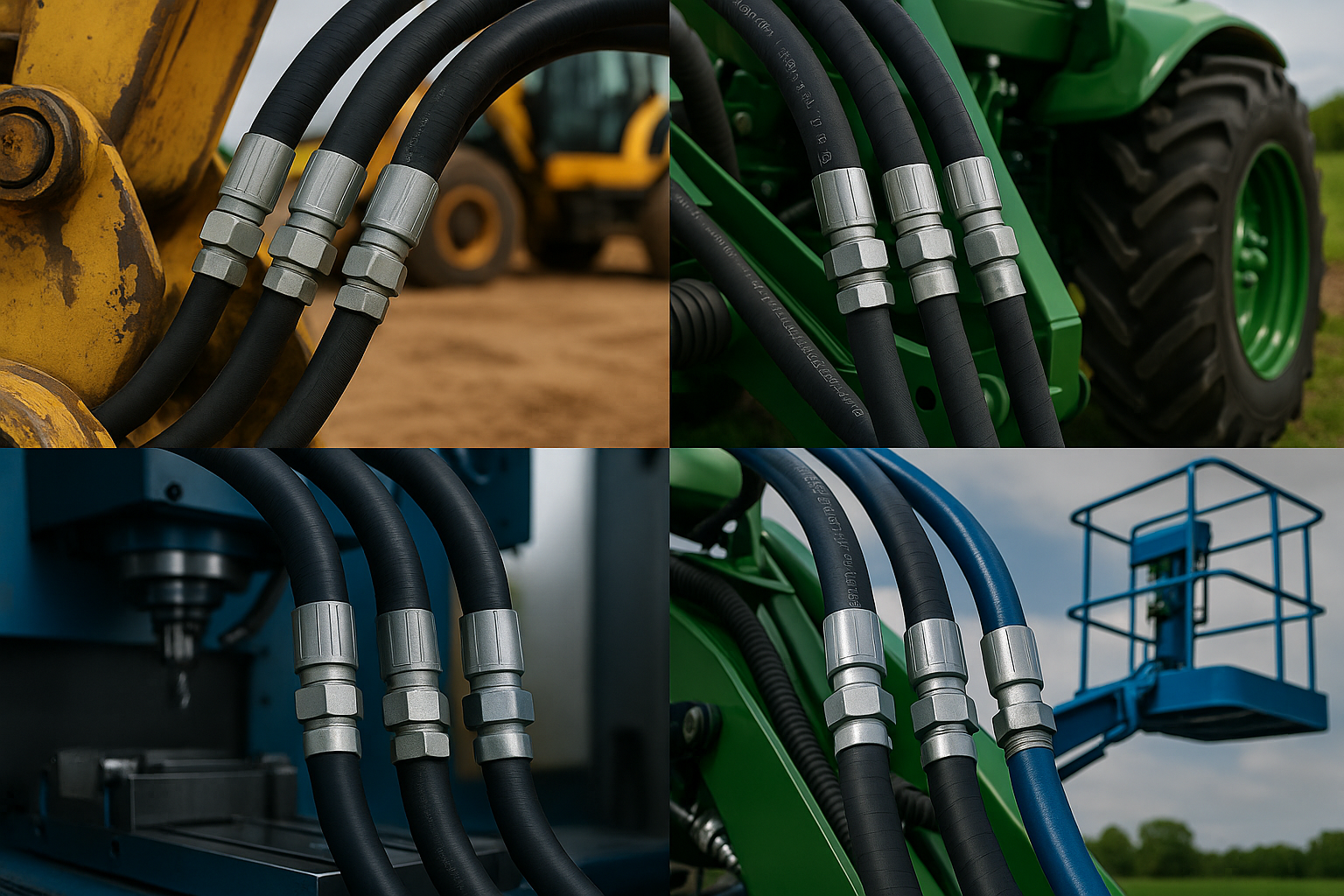

Коллаж: рукава высокого давления в разных отраслях промышленности

Коллаж: применение рукавов высокого давления в промышленности

Строительная и дорожная техника: гидросистемы экскаваторов, кранов, погрузчиков, асфальтоукладчиков, виброкатков. Требования: устойчивость к абразиву, вибрациям, температурным перепадам.
Сельскохозяйственное оборудование: гидроконтуры тракторов, уборочных машин, распылителей. Важна стойкость к деградации, химикатам, органическим материалам.
Станочное и прессовое оборудование: формовочные машины, обрабатывающие центры, термопластавтоматы. Требования: высокая циклическая выносливость, устойчивость к смазкам и нагреву.
Подъемно-транспортные машины: краны, рабочие платформы, погрузчики. Важны гибкость, минимальное растяжение, долговечность.

Критерии выбора и подбора РВД

Рабочее давление: выбирается с запасом относительно максимального давления в контуре, учитываются пиковые нагрузки и температурные корректировки.
Совместимость с рабочей средой: проверяется инертность внутренней оболочки к транспортируемой жидкости, особенно при использовании гликолей, водомасляных смесей, агрессивных химикатов.
Температурные условия: учитывается диапазон эксплуатации, необходимость морозо- или жаростойких материалов.
Длина и радиус изгиба: длина с запасом 5–10% для компенсации удлинения, маршрут прокладки — с минимальными изгибами, фиксация через 0,5–1 м.

Важно! Запрещены острые загибы рукавов возле соединителей — прямой участок должен быть не менее 1,5 диаметров. При сложных маршрутах рекомендуется использовать поворотные элементы и увеличивать радиус изгиба.
